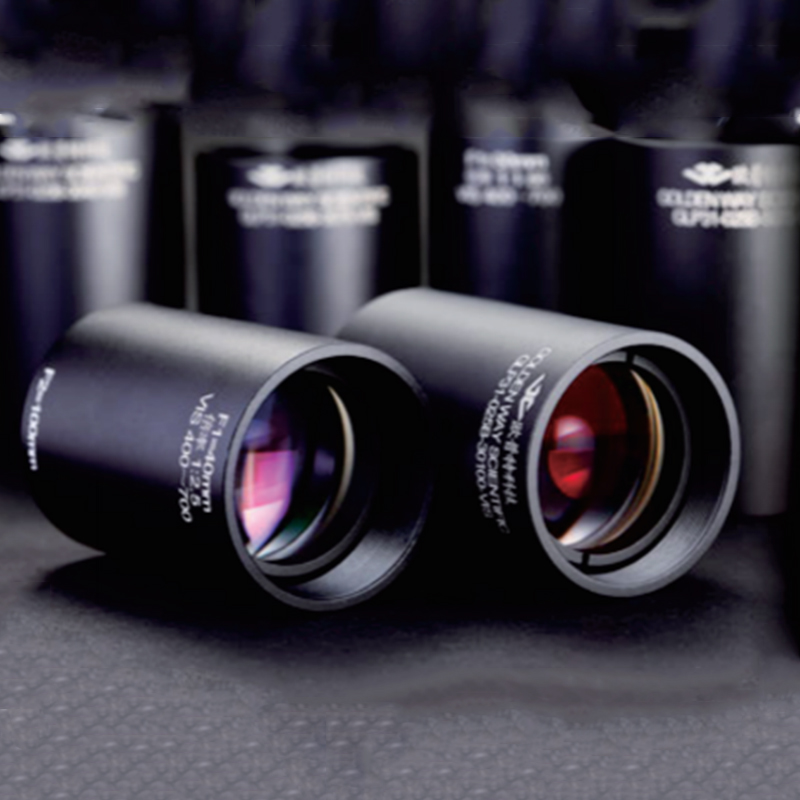

Пара ахроматических линз GLP31
Пара ахроматических линз GLP31 состоит из двух прецизионных ахроматических склеенных линз и обеспечивает одновременную коррекцию хроматической и сферической аберрации, а также комы, значительно повышая качество изображения по всему полю зрения; она является ключевым компонентом формирования изображения в высокоэффективных оптических системах.
Описание
маркер
Описание продукта
Пара ахроматических линз GLP31 состоит из двух прецизионных ахроматических склеенных линз и обеспечивает одновременную коррекцию хроматической и сферической аберрации, а также комы, значительно повышая качество изображения по всему полю зрения; она является ключевым компонентом формирования изображения в высокоэффективных оптических системах. Линзовый узел спроектирован с использованием комбинации различных оптических стёкол и способен сохранять постоянное положение фокуса в широком спектральном диапазоне, эффективно устраняя дисперсию и решая проблемы размытости краёв и цветового смещения, свойственные обычным одиночным линзам.
Линзы изготовлены с применением высокоточной шлифовки, полировки и склейки, отличаются высокой точностью формы поверхности и превосходной соосностью при сборке, что позволяет снизить потери световой энергии из-за отражения на границах раздела. На линзы может наноситься широкополосное просветляющее покрытие, уменьшающее влияние паразитного света и значительно повышающее световой поток и контрастность изображения. Данная пара линз обычно устанавливается в прецизионную оправу, отличается прочной конструкцией и удобством сборки и юстировки прибора; она широко применяется в машинном зрении, микроскопической визуализации, оптических измерениях, научных экспериментах, расширении лазерного пучка и других сценариях.
Наша компания предлагает со склада пару ахроматических линз GLP31 стандартного исполнения, а также может изготовить на заказ линзы с заданными фокусным расстоянием, световой апертурой и вариантом покрытия в соответствии с параметрами оптической схемы заказчика. Продукция отличается высокой степенью идентичности размеров и стабильными надёжными оптическими характеристиками, что позволяет удовлетворять потребности комплектации различных промышленных и научных оптических проектов.
| Диаметр корпуса | 31,75 мм (h11) |
| Погрешность расстояния между линзами | +0,0/−0,1 |
| Длина волны | 400–700 нм (VIS) |
| Погрешность размера L корпуса | +0,2 |
| Резьбовой порт 1 | M28,5×0,6, внутренняя резьба |
| Резьбовой порт 2 | M28,5×0,6, внутренняя резьба |
| Единица измерения | мм |
| Модель адаптера для перехода на интерфейс SM1 | PN33131-FSM1-M28.5 |
