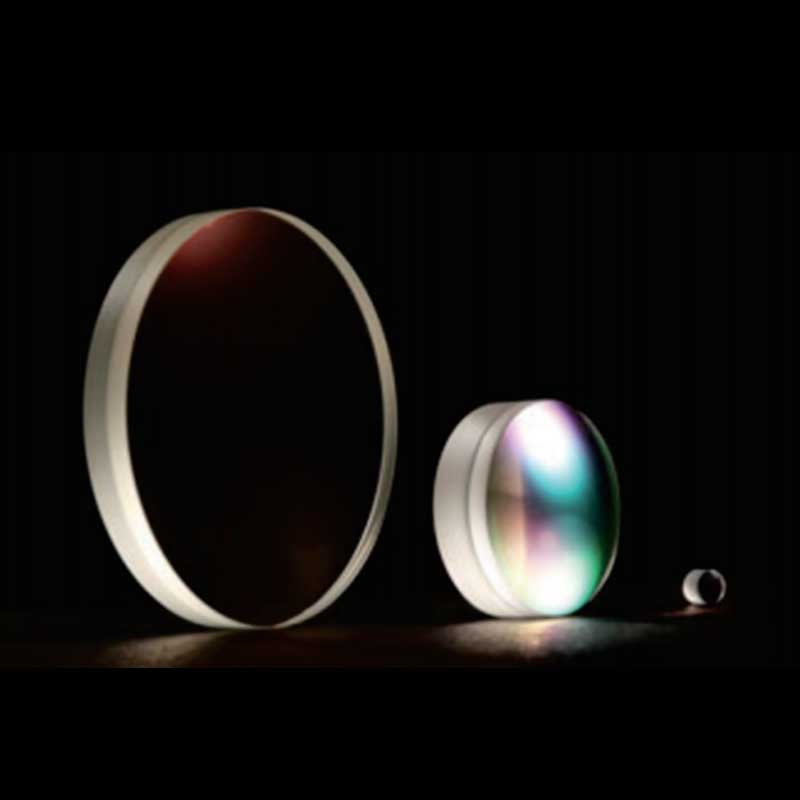

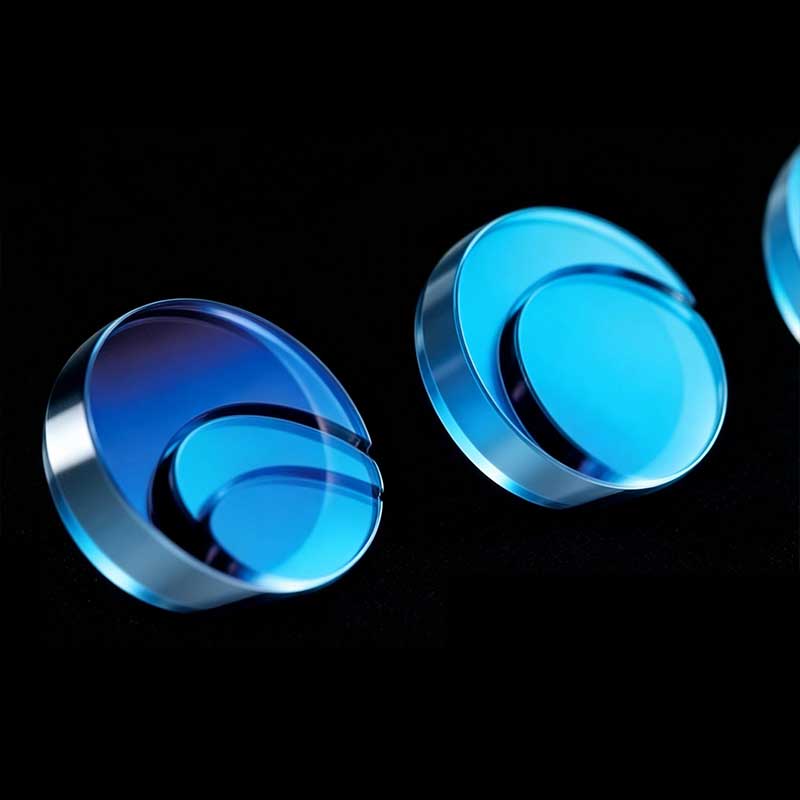

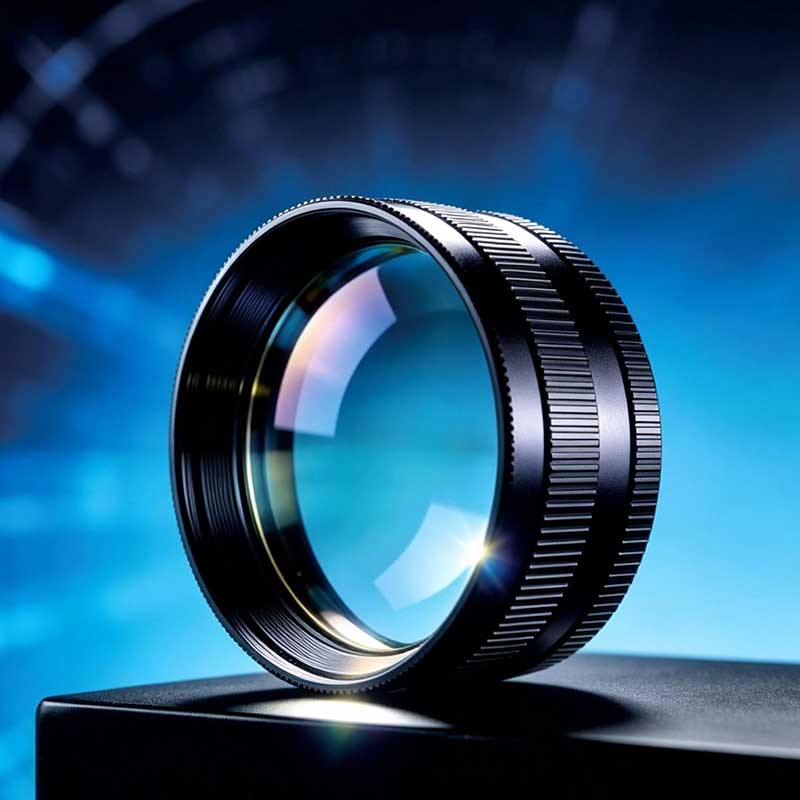

Ахроматическая положительная склеенная линза GL31
GL31 ахроматическая положительная склеенная линза состоит из склеенных линз из двух различных оптических материалов, обеспечивает эффективную коррекцию хроматической и сферической аберраций, оптимизирует качество изображения в нескольких диапазонах и является распространённым собирающим оптическим элементом в оптических системах.
Описание
маркер
Описание продукта
GL31 ахроматическая положительная склеенная линза состоит из склеенных линз из двух различных оптических материалов, обеспечивает эффективную коррекцию хроматической и сферической аберраций, оптимизирует качество изображения в нескольких диапазонах и является распространённым собирающим оптическим элементом в оптических системах. Линзы изготовлены с применением прецизионной технологии склейки, имеют стабильную конструкцию, позволяют снизить потери световой энергии на границах раздела с воздухом, подавить паразитный свет и обеспечить стабильность передачи оптического пути.
Линза обладает положительным фокусным расстоянием, позволяет фокусировать пучок и широко применяется в системах формирования изображения, оптическом контроле, проекционном оборудовании, спектральных приборах и других сценариях. По сравнению с одиночной линзой ахроматическая конструкция позволяет сохранять отличную чёткость изображения в широком спектральном диапазоне и эффективно устраняет проблему несовпадения положений фокусировки лучей разных длин волн.
Наша компания предлагает стандартные ахроматические положительные склеенные линзы GL31 со склада; доступен вариант с двусторонним широкополосным просветляющим покрытием, который значительно снижает потери на отражение от поверхности линзы и повышает светопропускание. Продукция отличается высокой точностью формы поверхности, хорошей идентичностью размеров и надёжными оптическими характеристиками. Помимо стандартной поставки со склада, мы можем предоставить услуги по изготовлению на заказ в соответствии с оптической схемой заказчика, обеспечивая высокоэффективные оптические компоненты для различных проектов оптических приборов и системной интеграции.
Просветляющее покрытие VIS: R < 0,5 % при 400–700 нм
| Погрешность диаметра | +0,0/−0,1 мм |
| Погрешность центральной толщины | +0,2 мм |
| Нерегулярность формы поверхности | λ/4 при 632,8 нм |
| Погрешность фокусного расстояния (EFL) | +2 % |
| Погрешность центрирования линзы | 3–5 угл. мин. |
| Класс чистоты поверхности | 40/20–60/40 |
| Фаска | 0,2 мм × 45° |
| Покрытие | См. список продукции |
