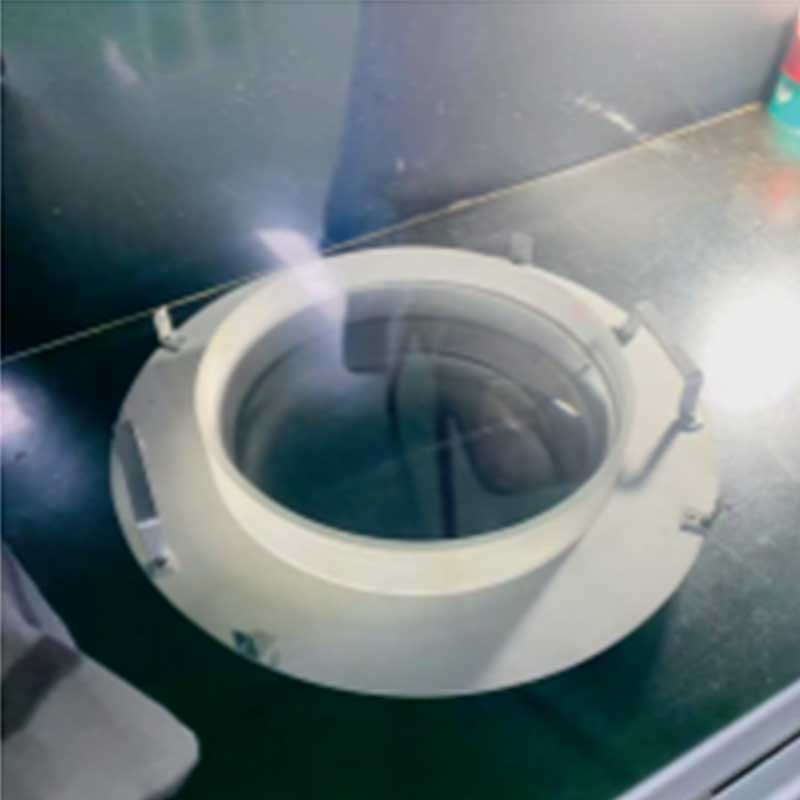

Плосковогнутая линза GL13-H-K9L: одна сторона — оптическая плоская поверхность, другая — вогнутая поверхность; изготовлена на основе оптического стекла K9, обладает отличной оптической однородностью и светопропусканием и является распространённым элементом с отрицательным фокусным расстоянием в оптических системах.
Описание
маркер
Описание продукта
Плосковогнутая линза GL13-H-K9L: одна сторона — оптическая плоская поверхность, другая — вогнутая поверхность; изготовлена на основе оптического стекла K9, обладает отличной оптической однородностью и светопропусканием и является распространённым элементом с отрицательным фокусным расстоянием в оптических системах.
Основная функция линзы — рассеивание падающего светового пучка; она применяется главным образом для расширения пучка, проецирования оптического пути, а также для увеличения фокусного расстояния оптической системы; подходит для различных задач, требующих увеличения апертуры пучка и регулировки угла расходимости оптического пути. В проектировании оптических схем плосковогнутую линзу можно использовать отдельно или в сочетании с другими оптическими линзами для юстировки оптического пути системы.
Наша компания предлагает стандартные плосковогнутые линзы со склада в двух вариантах: без покрытия и с двусторонним широкополосным просветляющим покрытием. Версия с покрытием позволяет эффективно снизить отражение от поверхности, уменьшить паразитный свет и повысить общее качество изображения оптической системы. Продукция отличается стабильной точностью обработки и контролируемой формой и качеством поверхности; может широко применяться в оптических контрольно-измерительных приборах, проекционном оборудовании, системах оптической связи и других областях. Помимо стандартной продукции со склада, мы также можем предоставить услуги по изготовлению линз по индивидуальным спецификациям в соответствии с оптической схемой заказчика, обеспечивая стабильную и надёжную поддержку оптическими компонентами для различных проектов интеграции оптических приборов.
Просветляющее покрытие VIS: Ro<0,5% в диапазоне 400–700 нм
Просветляющее покрытие NIR: R<0,5% в диапазоне 650–1050 нм
Просветляющее покрытие SMR: Ro<0,5% в диапазоне 1000–1650 нм
| Материал | Прецизионно отожжённое оптическое стекло H-K9L |
| Расчётная длина волны | 587,6 нм |
| Погрешность диаметра | +0,0/−0,1 мм |
| Погрешность центральной толщины | +0,2 мм |
| Нерегулярность формы поверхности | λ/4 при 632,8 нм |
| Погрешность фокусного расстояния (EFL) | +2 % |
| Погрешность центрирования линзы | 3 угл. мин. |
| Класс чистоты поверхности | 40/20–60/40 |
| Фаска | 0,2 мм × 45° |
| Покрытие | См. список продукции |
